商品描述：使用 1 GHz 至 8 GHz 的可升級帶寬對現有和未來高速設計進行故障排除和驗證。通過低噪聲和每條通道 25 GS/s 的采樣率進行準確測量 - 在四通道同時打開時，采樣率不會下降。 6 系列 MSO 混合信號示波器 型號
| 型號 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 |
| MSO64 | 25 GS/s | 62.5 - 250 M 樣點 | 4 | 可達 32 條（可選） |
6 系列 MSO 混合信號示波器 概述
使用 1 GHz 至 8 GHz 的可升級帶寬對現有和未來高速設計進行故障排除和驗證。通過低噪聲和每條通道 25 GS/s 的采樣率進行準確測量 - 在四通道同時打開時，采樣率不會下降。 最高分辨率時噪聲最低 在 1mV/div 時，與傳統示波器相比，噪聲降低超過 75%
看到從未見過的信號。
- 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。
- 12bits ADC，高分辨率模式下可達16bits
觀看選擇 6 系列 MSO 的 6 個理由 - 性能 - 帶寬/采樣率
- 低噪聲/高分辨率
- 令人愉快的用戶界面
- 測量和分析
- 靈活探測
- 升級與附加功能

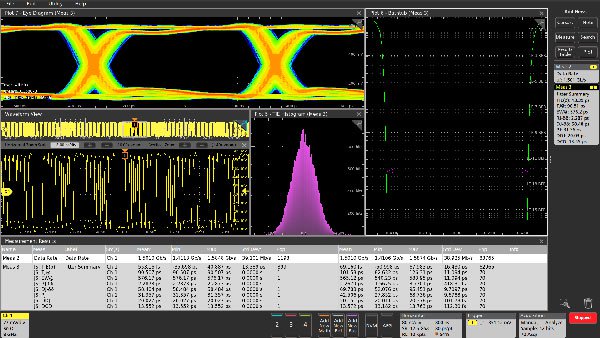

輕松進行高級測量與分析 在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合高級測量，可輕松地將統計資料納入日常工具包。例如，對于抖動或高級功率分析，使用與例行上升時間和 rms 測量相同的拖放操作。
- 高級抖動分析
- 高級功率分析
- 高速串行一致性
- 自動化測量與趨勢分析
使用探頭確保信號保真度

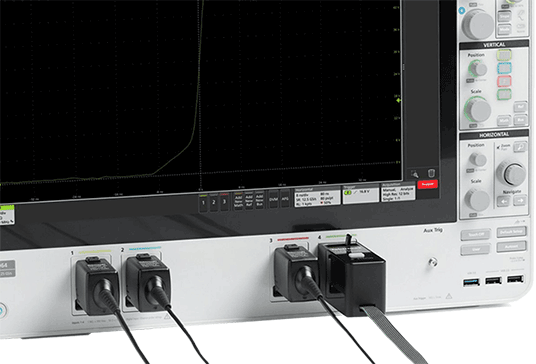

通過四個 FlexChannel® 輸入實現多種功能。使用標配的 1 GHz、10x 探頭探測電路?？梢赃B接高性能單端探頭或者差分探頭，或者通過新的 TriMode 探頭實現一個探頭同時進行單端和差分量測。將 TLP058 探頭連接至任意通道實現 8 路數字通道 – 最多達 32 條數字通道。
- 1 MΩ 和 50 Ω 輸入阻抗
- 附帶四個 1 GHz 帶寬低電容無源探頭
- 新 4、6 和 8 GHz TriMode 探頭

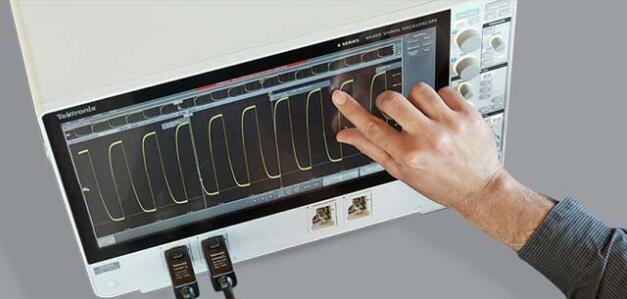

所用觸摸屏
- 15.6 英寸響應超快的觸摸屏
- 開合/縮放/滑動
- 按鈕和鼠標操作
數字置信度
| 輸入通道

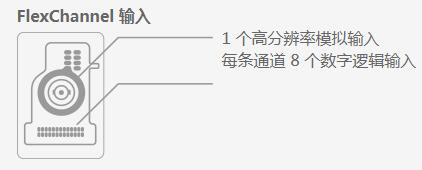

4 個 FlexChannel 輸入。
每個 FlexChannel 提供一個模擬信號輸入或者通過 TLP058 探頭實現 8 路數字通道輸入 帶寬 1
1、2.5、4、6 或 8 GHz 采樣率
在所有模擬/數字通道上為 25 GS/s 記錄長度 1
在所有模擬/數字通道上為 250 M 樣點 | 信號發生器 1
任意、正弦、方波、脈沖、鋸齒波、三角形、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正弦、心電圖 數字電壓表 2
4 位 觸發頻率計數器 2
8 位 顯示器
15.6 英寸 (385 mm)
15.6 英寸 (385 mm) TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏 |
1 - 選配，并可以升級
2 - 產品注冊后免費
在需求改變時，添加功能或性能
- 將帶寬升級至 8 GHz
- 將每條通道上的記錄長度增至 250 M 樣點
- 增加邏輯探頭，最多時實現 32 路數字通道
- 添加 Windows 10 操作系統
- 添加任意波形/函數發生器
- 添加高級分析：串行解碼/觸發、自動化一致性、功率、抖動

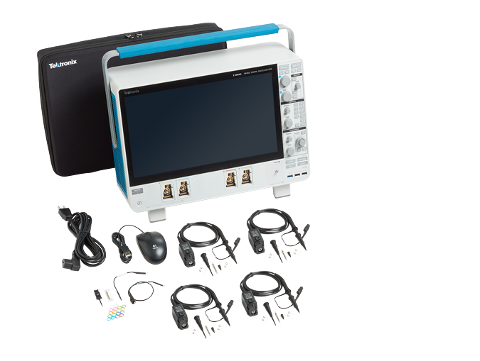

包裝箱里有什么物品？ - 4 TPP1000 1 GHz、低電容無源探頭
- 針對隨附探頭的 1 年保修
- 針對儀器的 3 年保修
- 鼠標、電源線和附有附件袋的前蓋
- 印刷的安裝手冊涵蓋安全和基本操作
- 全面的集成在線幫助
- 追溯證明
6 系列 MSO 混合信號示波器 應用
電源分析

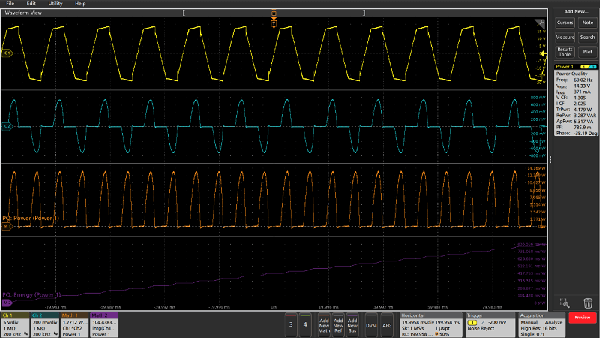

通過自動化功率測量與分析確保電源質量、諧波、開關損耗、安全操作區測量等可靠且可重復。通過 SPMI 解碼和觸發來節省時間。依靠 6 系列 MSO 低噪聲性能準確評估電源噪聲。
特點
- 電源質量和諧波
- 開關損耗和安全作業區
- 電路內電感器和變壓器分析
- SPMI 電源管理總線解碼和觸發
抖動分析

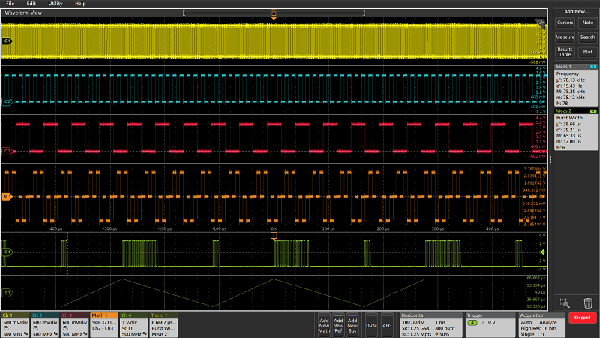

時鐘在每個嵌入式系統和數字通信鏈路的中間位置。 抖動和其他時鐘失真可能會影響系統運行，而不使用正確的分析工具將很難了解其根源。
特點
- 標準相位噪聲、時鐘抖動和定時以及波形直方圖
- 選配高級分析、抖動分解和時鐘恢復
串行標準一致性測試

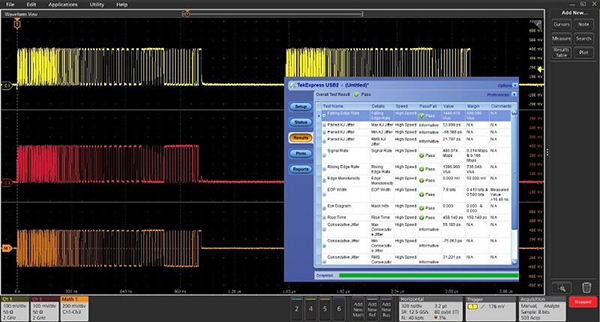

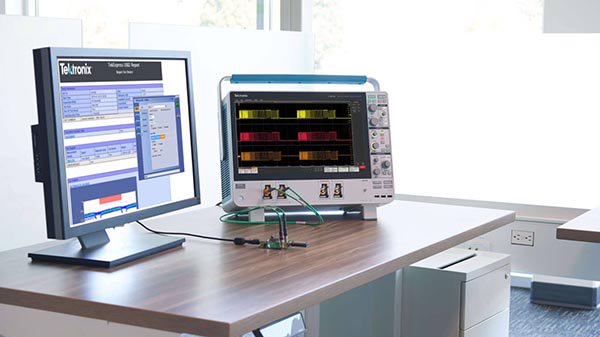

系統依賴快速、可靠的數據傳輸。高速數字標準依賴嚴格的測試程序來確?？煽啃浴Ｗ詣?dòng)化一致性測試軟件與 6 系列 MSO 共同管理整個測試過程 - 設置、測量、按照標準極限檢查并生成全面報告。
特點
- 自動化 USB 2.0 一致性測試
- 自動汽車以太網一致性測試
