一、概述
本熱敏電阻電流沖擊特性(I-t)測試系統利用電源模擬、波形采集、I/O控制系統等組成熱敏電阻電流沖擊特性(I-t曲線)全自動測試系統,該系統能同時測量10路熱敏電阻的電流-時間特性曲線。具有效率高、操作簡單、自動切換通道、自動記錄數據、自動分析等優點。
當給PTC熱敏電阻元件兩端施加電壓后,由于常溫下元件的電阻值小,所以會產生一個較大的沖擊電流。經過一定時間后,焦耳熱使元件達到設定的開關溫度。隨著熱敏電阻的溫度升高,電阻值增大,電流下降,從而起到限制和穩定電流的作用。
電流-時間特性是指PTC熱敏電阻在施加電壓的過程中,電流隨時間變化的特性。開始加電瞬間的電流稱為起始電流,達到熱平衡時的電流稱為殘余電流。下圖為典型的電流-時間特性曲線。
二、系統功能
1. 系統測試功能:采用遞增模式測試多個被測件,讀取到I-t曲線,系統可同時做到多通道、多循環測試。
2. 系統分析功能:通過實時采集到的波形數據或讀取歷史數據,可以分析得到最大沖擊電流,50%最大沖擊電流,衰減時間,25℃阻值,功耗,恢復時間等數據。
3. 系統擴展功能:測控可以根據用戶的要求預置其它分析公式,可以根據不同的外部參數進行更多功能的數據分析和計算。

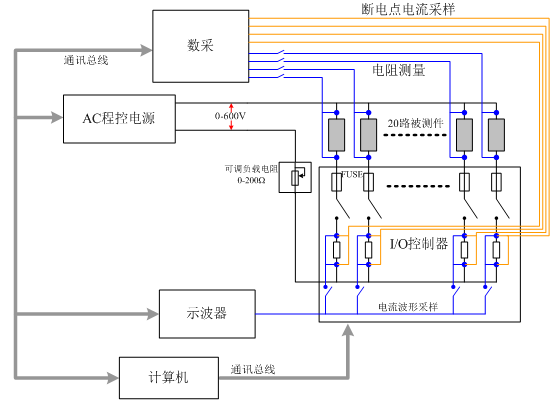

4. 系統結構示意圖如下:
