適用于各種熱處理爐的溫場均勻性檢定

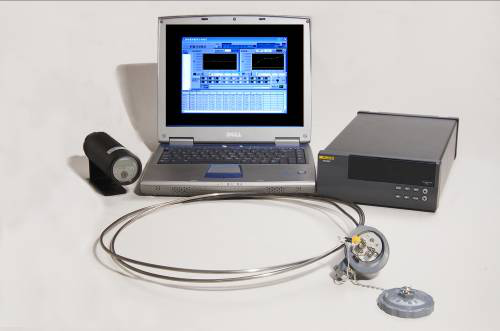

熱處理爐自動檢定系統是根據國家標準規范評定熱處理爐內有效加熱區的加熱溫度及保溫精度研制開發的測試系統。
該系統是基于進口高精度數據采集器開發的,系統溫度測量精度達到世界領先水平;
滿足各種不同的國家檢定標準
l GB/T 9452-2003;
l 相關熱處理爐溫場檢定規范;
滿足各種類型的熱處理爐溫場檢定
l 周期式井式(4類);
l 周期式箱式(4類);
l 連續式托盤送料式或料筐進料式
(2類)
l 連續式傳送帶式或震底式
(2類);
簡潔、可靠的系統設計
l 系統選用進口數據采集單元,性能穩定、可靠;
l 軟件功能完善、簡單明了,人機界面通俗易懂;
l 設有各種配置及用戶自定義采集和報表方案、數據實時顯示、溫度變化曲線;
l 設置、檢測、檢測報表流水式進行,為用戶提供很大的方便;
l 系統準確度、測量的精確性及分辨力等性能均高于標準要求;
高可靠性的傳感器定制設計
l 定制開發不同溫度范圍、不同分度號的溫度傳感器;
l 溫度傳感器隨系統進行質量保證;
l 不同精度等級的各種傳感器的定制設計和開發;
l 溫度測量可采用不同型號的型熱電偶;
強大的軟件系統功能

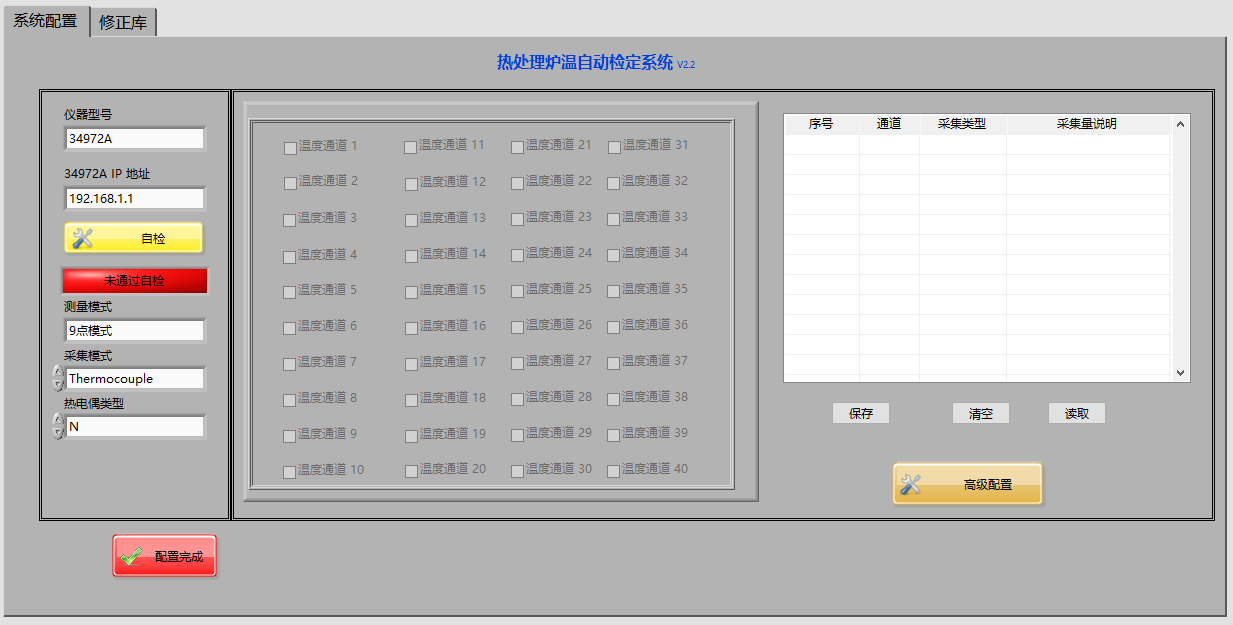

l 方便快捷的傳感器設定,可實現多臺熱處理爐的溫度設定和分步檢定;
l 方便的時間設定功能,使得系統可根據需要設定檢定結果的時間;
l 用戶自定義從1秒到幾個小時設置檢定熱處理爐溫場的檢定間隔時間,適用于各種不同溫度范圍的檢定;

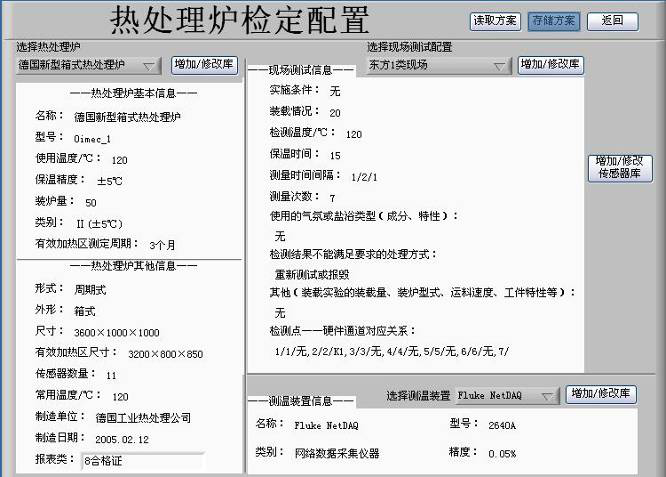

l 熱處理爐有效加熱區的設定,可直接給出有效加熱區的測點范圍和測點布置圖;
l 根據不同熱處理爐的,自動給出各種不同熱處理爐有效加熱區的形狀及測定布置圖;
l 傳感器的誤差修正,可直接對每一支傳感器進行誤差修正;
l 強大的檢定方案設計,針對各種不同的熱處理爐設計出檢定過程的檢定方案,可供同類型的熱處理爐檢定時使用;

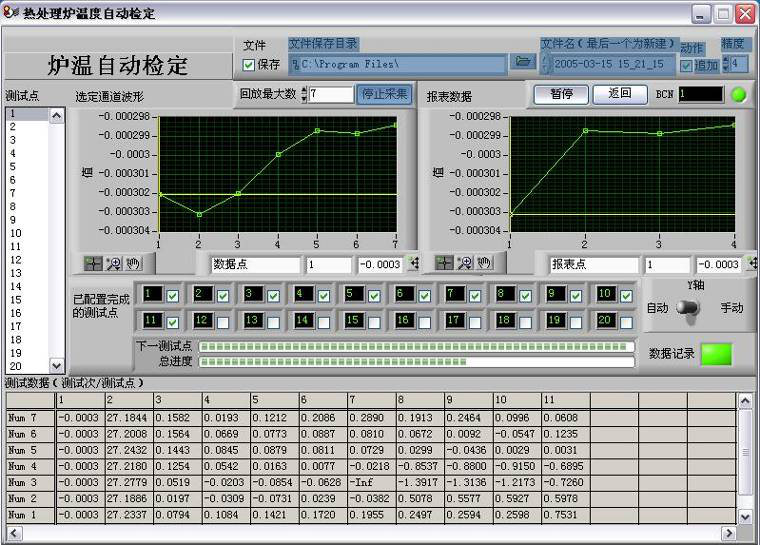

l 自動監測和檢定過程可同步進行,并直觀顯示出曲線和試驗數據;
l 測試數據的回放功能,可實現對過去的試驗數據進行顯示和分析;
技術指標
型號 | CAL-RCL |
硬件配置 | 進口高精度數據采集器 |
熱電偶測量通道 | 20ch(最多60ch) |
熱電阻測量通道 | 10ch(最多30ch) |
熱電偶測量準確度 | 按照國家相關熱點偶規范 |
通訊端口 | RS232/GPIB |
熱電阻分辨率 | 0.001ºC |
冷端補償精度 | 0.2~0.4 |
擴展性 | 優 擴展成本:較低 |
成本 | 適中 |
通訊距離 | 5~30米 |
使用范圍 | 熱處理爐溫度檢定 |
